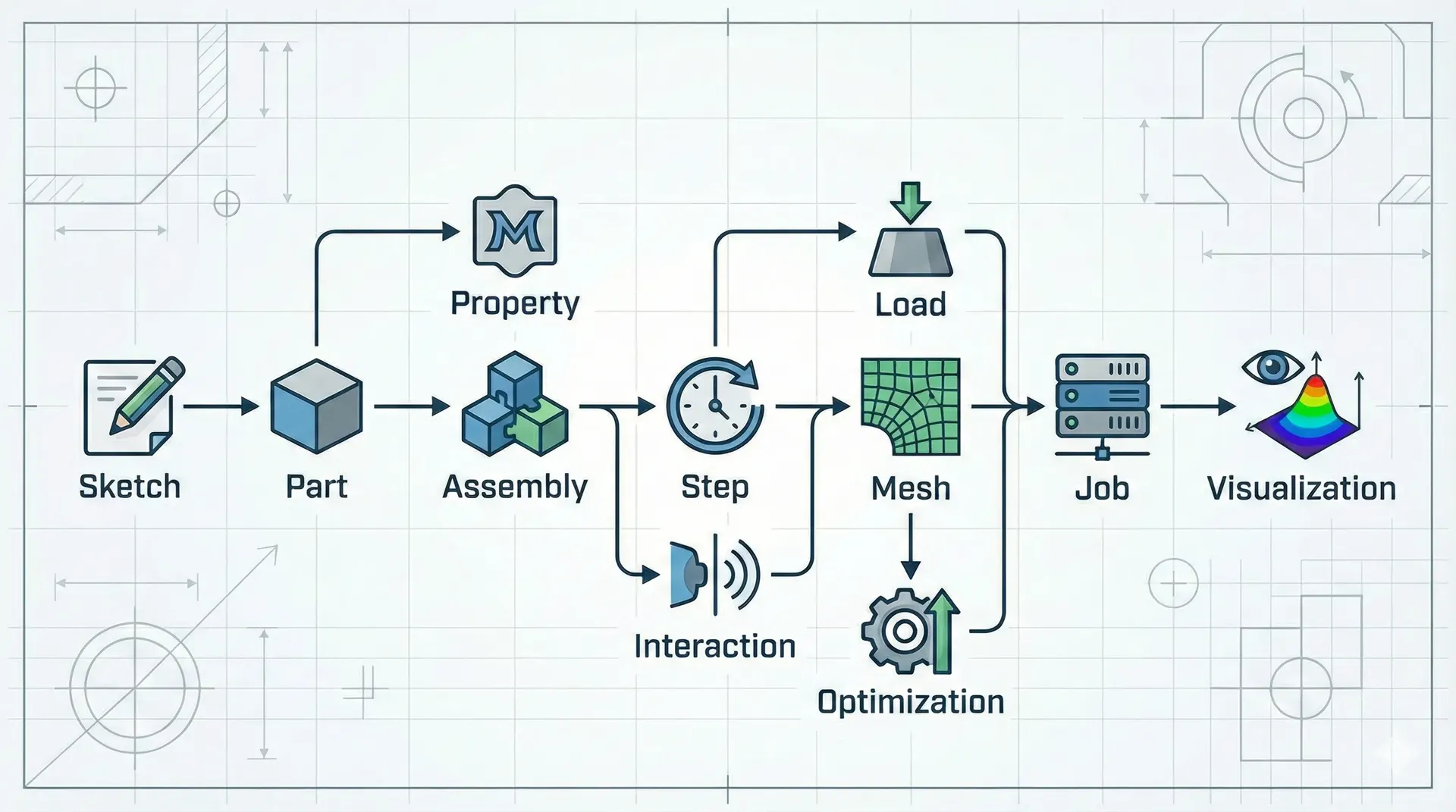

01. PART (PARÇA) MODÜLÜ
Part Modülü, analiz modelinizi oluşturacak her bir parçayı ayrı ayrı, özellikleriyle birlikte, oluşturabileceğiniz modüldür. Sonraki aşamalarda, gerekli olması durumunda, Assembly Modülü ile bu parçalarınızı birleştirerek analiz modelinizi oluşturabilirsiniz.
ABAQUS’te parçalarınızı aşağıdaki seçeneklerden biri ile oluşturabilirsiniz:
- Part Modülünde bulunan tasarım araçlarını kullanarak
- Desteklenen bir formattan parçayı içeri aktararak
Part Modülü ile temel olarak aşağıdaki işlemleri gerçekleştirebilirsiniz:
- Deformable, discrete rigid, analytical rigid ve Eulerian parçalar oluşturabilirsiniz. Ayrıca bu oluşturacağınız parçaları düzenleyebilirsiniz.
- Parçaların geometrik (shell, solid, wire vb.) özelliklerini tanımlayabilirsiniz.
- Rijit bir parçaya referans noktası atayabilirsiniz.
- Eskiz aracı ile parçanızın kesitini iki boyutlu düzlemde oluşturarak kalınlık verme, döndürme, süpürme (extrude, revolve, sweep) gibi işlemlerle parçanızı üçüncü boyuta taşıyabilirsiniz.
- Set, Partition ve Datum araçları ile parçalarınız üzerinde özellik grupları, veri geometrileri oluşturabilir, parçanızı alt parçalara bölebilirsiniz.
02. PROPERTY (ÖZELLİK) MODÜLÜ
Property Modülü, bir parçanın veya parça bölgesinin malzemelerini, kesitlerini, kompozit katmanlarını ve diğer özelliklerini tanımlamanızı sağlar.
Property Modülü ile temel olarak aşağıdaki tanımlamaları yapabilirsiniz:
- Malzeme tanımları
- Kiriş kesitlerinin profilleri
- Parça kesitleri
- Kompozit malzeme katmanları
- Yüzey takviyeleri (skin reinforcement)
- Eylemsizlik özellikleri
- Yay ve sönümleyici tanımları
- Malzeme kalibrasyonu
03. ASSEMBLY (MONTAJ) MODÜLÜ
Part Modülünde oluşturduğunuz parçalarınızı bir araya getirerek analiz modelinizi oluşturabileceğiniz modüldür. Ancak bu modül üzerinden parçalarınızın özelliklerini direkt olarak düzenleyemezsiniz. Bunun için tekrar Part Modülüne dönmeniz gereklidir. Burada yapacağınız düzenlemeler, Assemly Modülünde oluşturduğunuz modelinize yansıyacaktır.
Analiz modeliniz tek bir parçadan oluşuyor olsa bile Assembly Modülünden montajını oluşturmanız gerekir. Yani, bu tekil parçanızı Assembly Modülüne aktarmalısınız.
04. STEP (ADIM/AŞAMA) MODÜLÜ
Analiz aşamalarını ve ilgili tanımlamalarını bu modül üzerinden gerçekleştirebilirsiniz. Ayrıca, analiz sonucu derlemek istediğiniz ilgili çıktıları (outputs) da buradan tanımlayabilirsiniz.
Basitçe örneklendirmek gerekirse; modeliniz için bir yükleme adımı oluşturabilir ve bu yükleme sonucunda modelinizde meydana gelecek gerilmeleri çıktı olarak elde edebilirsiniz.
05. INTERACTİON (ETKİLEŞİM) MODÜLÜ
Interaction Modülünü temel olarak aşağıdaki durumları tanımlamak ve yönetmek için kullanabilirsiniz:
- Modelinizin bölgeleri veya çevresi ile arasındaki mekanik ve termal etkileşimleri
- Mesnet tanımlamaları ve kısıtlamaları
- Modelin ilgili bölgelerindeki eylemsizlik özellikleri
- Çatlak incelemesi için ilgili tanımları
- Bir modelin iki noktası veya bir modelin bir noktası ile zemin arasındaki yayları ve sönümleyicileri
Bu modülde tanımlayacağınız etkileşimler, aşamalara bağımlıdır. Yani tanımlayacağınız etkileşimin analizin hangi aşamasında gerçekleşeceğinizi tanımlamanız gerekmektedir.
Modeli oluşturan parçaların, bölgelerin vb. fiziksel özelliklerini tanımlamış olmanız ABAQUS’ün temasa bağlı etkileşimleri direkt olarak algılamasını sağlamaz. Her koşulda gerekli olan tüm etkileşimleri ve kısıtlamaları tanımlamanız gerekmektedir.
06. LOAD (YÜK) MODÜLÜ
Load Modülü; yükleri, sınır koşullarını, ön tanımlı alanları ve yük durumlarını oluşturabileceğiniz modüldür. Ayrıca zamana ve frekansa bağlı olarak yükün genliğini (amplitüde) de bu bölümden tanımlayabilirsiniz.
Ön tanımlı alanlar (predefined fields) ise modelin sahip olduğu başlangıç koşullarıdır. Ön tanımlı alan, modele dışarıdan uygulanan bir yük veya sınır koşulu değil, cismin o an sahip olduğu hız, sıcaklık ve gerilme gibi özelliklerdir.
07. MESH (AĞ) MODÜLÜ
Mesh Modülü, parça veya model bazında sonlu eleman ağları oluşturabileceğiniz modüldür. Ayrıca, Mesh Modülü mevcut bir sonlu eleman ağını doğrulamanızı sağlayan araçları da içerir.
Bu modül ile ağ oluşturma tekniğini, algoritmalarını, uyarlanabilir yeniden ağ oluşturma kurallarını vb. tanımlayabilir ve oluşturduğunuz sonlu eleman ağının kalitesini kontrol edebilirsiniz.
08. OPTIMIZATION (OPTİMİZASYON) MODÜLÜ
Modelinizi optimize ederek en iyi hale getirebileceğiniz modüldür. Örneğin, belirli kısıtlamalar oluşturarak modelinizin mümkün olabilecek en hafif ve dayanıklı şeklini tespit edebilirsiniz.
Temel olarak; malzeme hacmini en aza indirmek gibi bir hedef, deplasman gibi taviz veremeyeceğiniz bir kısıt (sınırlama), kalınlık gibi bir tasarım değişkeni belirleyerek modelinizi optimize edebilirsiniz.
09. JOB (İŞ/ANALİZ) MODÜLÜ
Analizlerinizi oluşturabileceğiniz, değiştirebileceğiniz ve temel analiz çıktılarını görüntüleyebileceğiniz modüldür.
Bu modülde oluşturduğunuz sonlu elemanlar ağ modelini iyileştirebileceğiniz “Adaptivity Process” aracı da bulunmaktadır. Bu araç ile ilk analiz sonrası hata oranı kontrol edilir ve belirlenen hedefe ulaşıncaya kadar ağ yapısını yeniden düzenler.
Co-Execution (birlikte yürütme) aracı ile aynı anda modelinizin farklı bölgeleri için farklı analiz süreçlerini (örneğin explicit ve implicit) bir arada kullanabilirsiniz.
Optimization Process aracı ise Optimization Modülünde oluşturmuş olduğunuz görevlerin yürütüldüğü ve yönetildiği araçtır.
10. VISUALIZATION (GÖRSELLEŞTİRME) MODÜLÜ
Visualization Modülü, analiz tamamlandıktan sonra elde edilen sonuçların (sayısal verilerin) incelendiği, görselleştirildiği (grafiklere döküldüğü) ve raporlandığı modüldür.
11. SKETCH (ESKİZ) MODÜLÜ
Sketch'ler (eskizler), Abaqus içerisinde oluşturulan parçaların (native parts) geometrisini şekillendirmeye yarayan iki boyutlu çizimlerdir. Sketch Modülü; düzlemsel bir parça, bir kiriş veya bir bölüntü (partition) için taslak oluşturmak ya da extrude (uzatma/derinlik verme), sweep (süpürme) veya revolve (döndürme) işlemleriyle iki boyutlu bir eskizi üç boyutlu bir parçaya dönüştürmek için kullanılır.
